高效組件智造裝備

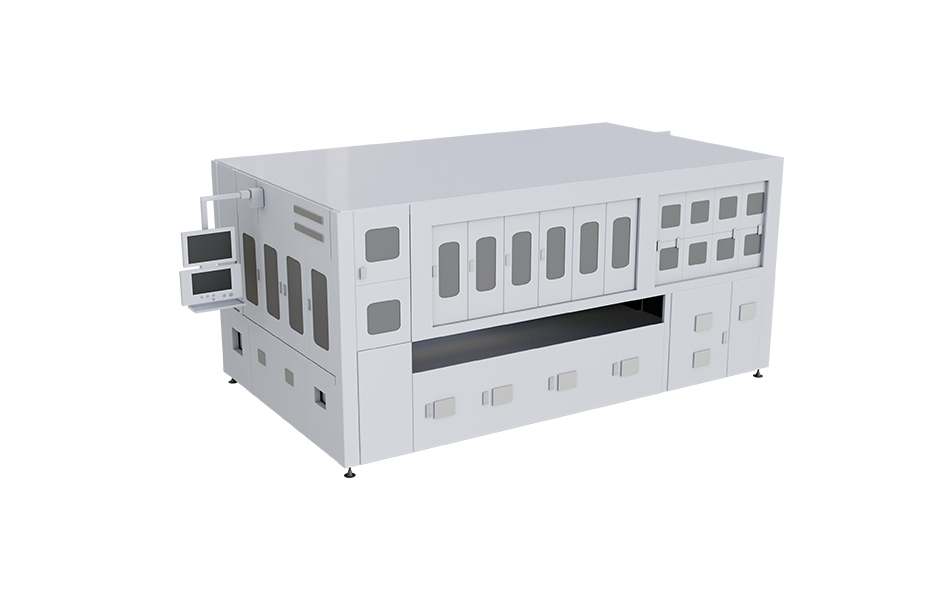

多功能匯流條焊接機
產品特點
進行電池串二次精確排版，精度±0.3mm
完成頭、中、尾所有匯流條的裁切、彎折及焊接
焊接采用電磁感應焊方式，焊接后拉力≥5N/mm
焊接周期時間≤20s
技術參數 | |
|---|---|
| 技術參數 | 相關參數 |
| 工作電源 | AC 380V 3相5線制 50Hz |
| 工作氣壓 | 0.5～0.8Mpa |
| 適用組件尺寸范圍 | 長（1650-2500)mm×寬（990-1400)mm |
| 工作噪音 | ≤72db |
| 組件出料流水線高度 | 進料：960±35mm，出料：960±35mm |
| 功率 | 額定功率 60W，實際運行功率25KW |
| 工作節拍 | ≤20s（開啟旁路焊時節拍≤23s） |
| 匯流條 | 厚度0.2-0.4mm，寬度4/5/6/7/8mm（卷狀供料） |
| 耗氣量 | 2200L/min |
| 組件流向 | 長進長出 |
| 外形尺寸 | L4874mm×W4690mm×H2500mm（長×寬×高） |
| 主要功能要求 | 運行節拍快；焊接模組適配串間距、CCD適配電池串版型、匯流條長度等參數可配方一鍵切換；電磁焊接模式高效穩定；整機含自動校正功能，預留升級空間；焊接模組共用性廣 |
| 具體參數如有變動，本公司不另行通知！ | |
